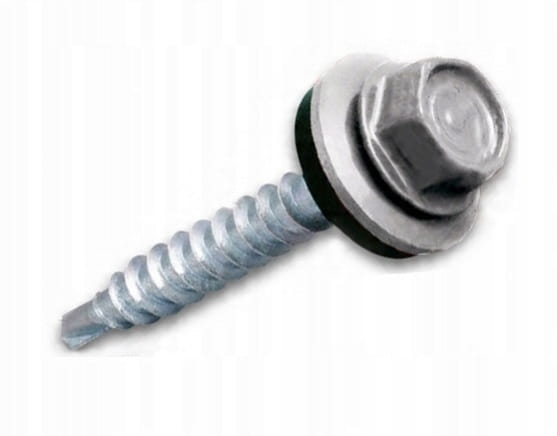

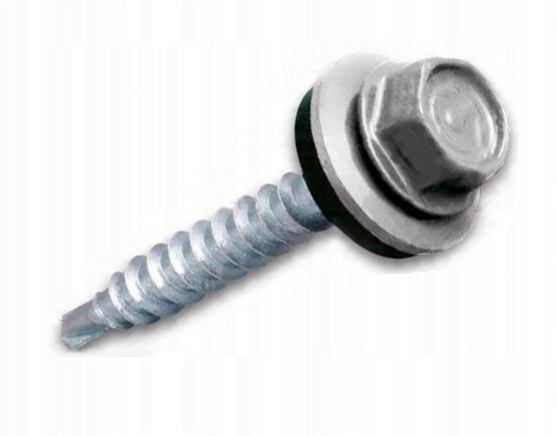

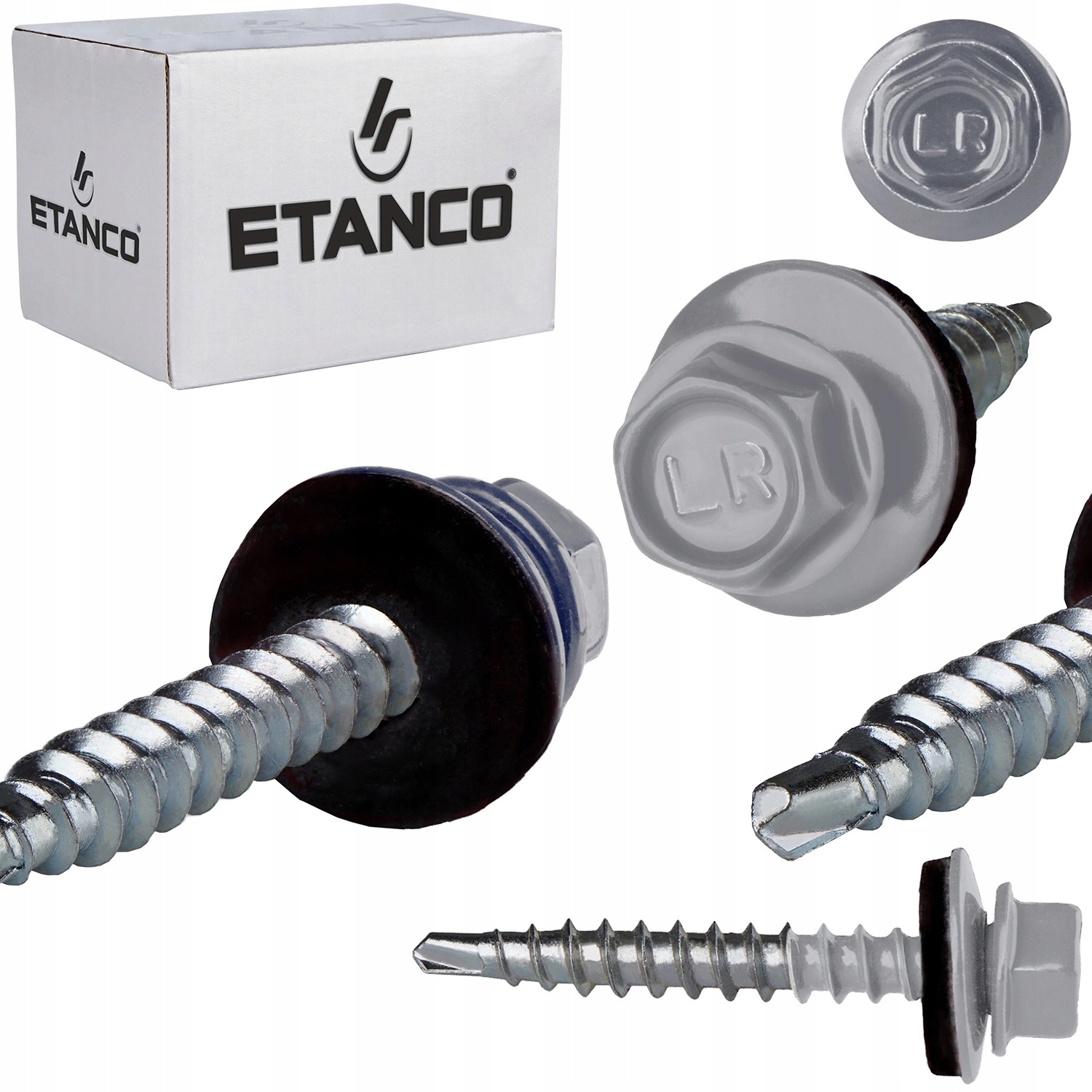

Wkręt wiercący samogwintujący do mocowania blach stalowych do konstrukcji drewnianej

• Opakowanie: 100szt
• Wymiar: 4.8 x 60mm
• Kolor: - RAL 9006

Łącznik wiercący samogwintujący ze stali węglowej utwardzanej powierzchniowo, ocynkowany elektrolitycznie ze zredukowanym punktem wiercącym, gwintem do drewna oraz łbem sześciokątnym podkładkowym, z zamontowaną podkładką stalową z nawulkanizowanym EPDM.

Powłoka malarska Powder.coat 50µm

• dodatkowa istotna ochrona antykorozyjna
• idealne dopasowanie do koloru pokrycia dachowego
• UV stabilizatory - niezmienność koloru nawet po kilkunastu latach
• nowoczesna technologia proszkowego malowania Powder.coat zapewnia trwałość powłoki podczas montażu oraz długi okres eksploatacji

Podkładka metalowa

• specjalny kształt stalowej podkładki zapewnia właściwe ułożenie materiału uszczelniającego EPDM

Powłoka cynkowa Dura.zinc

• podstawowe najważniejsze zabezpieczenie przeciw rdzy
• własna nowoczesna cynkownia zapewnia najwyższą jakość

Końcówka samowiercąca Drill.point

• specjalnie opracowana samowiercąca końcówka GUNNEBO FASTENING Drill.point
• optymalne przewiercenie blachy w krótkim czasie średnio 0,5-0,6s (norma <1 s dla blachy 0,75mm)
• optymalna ochronna warstwa powłoki cynkowej nie zdziera się podczas przewiercania blachy
• przewiercalność DC max 2 x 1,0 mm

Uszczelka EPDM

• wykonana z najlepszego materiału uszczelniającego - EPDM
• nie traci na elastyczności w czasie, bardzo długi okres starzenia
• odporna na zmienne warunki atmosferyczne i promieniowanie UV
• po zamontowaniu sama wulkanizuje się na blasze, tworząc szczelne połączenie
• zachowuje swoje właściwości pod wpływem temperatur w przedziale -50°C do +100°C

WŁAŚCIWOŚCI

• Zastosowanie i przeznaczenie: Mocowanianie blach stalowych o profilu dachowym do konstrukcji drewnianej
• Materiał i pokrycie: Stal węglowa utwardzana powierzchniowo
• Ochrona galwaniczna: Ocynk galwaniczny
• Podkładka: Stalowa z nawulkanizowanym EPDM
• Aprobata techniczna: AT-15-5174/2007
• Wymiar: 4.8mm x 60mm
• Ø podkładki: 14mm
• Średnie zużycie łączników: 6 - 7 szt / m2 pokrycia dachowego

• Marka GUNNEBO FASTENING oznacza ponad 240 letnią tradycję w produkcji różnego typu zamocowań
• Charakterystyczne oznakowanie produktów GUNNEBO FASTENING pozwala na ich łatwe rozpoznanie
• Ścisła kontrola produkcji prowadzona przez wewnętrzne laboratorium gwarantuje wysokiej klasy produkty
• Każda partia produkcyjna otrzymuje unikalny numer co umożliwia jej precyzyjną identyfikację

Potwierdzona jakość na lata...

Nowoczesne metody badawcze oraz system jakości ISO9001:2008 zapewniają ciągłą kontrolę jakości produkowanych wyrobów.

Niezależne, renomowane laboratorium potwierdziło wysoką jakość naszych wkrętów w stosunku do produktów innych firm dostępnych na polskim rynku

Testowane łączniki GUNNEBO FASTENING nawet po 72 godzinach w komorze solnej zachowują właściwości antykorozyjne i nie narażają mocowanego pokrycia dachowego na przerdzewienie w punkcie zamocowania. W przypadku innych wkrętów dostępnych na polskim rynku należy liczyć się z doszczelnianiem dachu już po kilku latach. Tak wyglądają najczęściej kupowane w Polsce łączniki innych firm po 72 godzinach w komorze solnej.

Zastosowanie łączników farmerskich do mocowania blachodachówki do podłoża drewnianego

Rysunek 1 przedstawia zalecane rozmieszczenie łączników farmerskich. Blachodachówkę mocuje się do podłoża za pomocą łączników 4,8x35mm w najniższym punkcie fali tuż przed przetłoczeniem poprzecznym arkusza blachy (rys. 2). W przypadku blachodachówki aluminiowej stosuje się łączniki GTAF 5,5x35mm. Arkusze blachodachówki na zakładkach podłużnych należy łączyć za pomocą łączników 4,8x20mm w najwyższym punkcie fali, tuż przed przetłoczeniem poprzecznym arkusza. W przypadku blachodachówki aluminiowej stosuje się łączniki aluminiowe GTAF 5,5x20mm. Na zakładkach podłużnych blachodachówki łączniki należy umieścić powyżej rowka kapilarnego (rynienki) znajdującego się w arkuszu umieszczonym pod spodem (rys. 3).

Blachodachówkę należy mocować do podłoża drewnianego co drugą łatę. W linii mocowania, łączniki należy umieszczać co drugą dolną falę blachy. Łączniki do łączenia blach na zakład należy umieszczać w każdym szeregu blachówek na zakładzie blachy. Przy krawędzi dachu arkusze blachodachówki należy zamocować do każdej łaty. W kalenicy arkusze blachodachówki należy zamocować w każdą dolną falę blachy. W linii okapu arkusza blachy należy zamocować co najmniej w co drugą dolną falę blachy. Zakład poprzeczny blachy należy zamocować do łaty w każdą dolną falę blachy.

Takie zamocowanie zapewnia optymalną pracę pokrycia. Prezentowany sposób mocowania jest przykładowy i może nie mieć zastosowania do wszystkich dachów. W przypadku gdy instrukcja montażu producenta blachodachówki zaleca inne rozmieszczenie łączników niż podane powyżej, montaż należy przeprowadzić zgodnie z instrukcją montażu producenta blachodachówki.

ŁĄCZNIKI FARMERSKIE NIE SĄ PRZEZNACZONE DO MOCOWANIA TRAPEZOWYCH BLACH KONSTRUKCYJNYCH DO PODŁOŻA DREWNIANEGO W KONSTRUKCJACH NOŚNYCH

Ogólne zasady montażu

• montaż łącznika powinien zawsze odbywać się prostopadle do podłoża,
• montaż łącznika powinien być wykonany przy pomocy wkrętarki wyposażonej w regulowane sprzęgło lub ogranicznik głębokości osadzenia,
• podczas montażu należy przestrzegać wszystkich parametrów zalecanych dla danego typu łącznika,
• jakakolwiek modyfikacja łączników, w tym ich obcinanie, jest niedozwolona,
• w przypadku wystąpienia jakichkolwiek uszkodzeń powłoki antykorozyjnej, ubytki należy zabezpieczyć (uzupełnić),
• do montażu łączników pokrytych powłoką malarską zaleca się użycie wyłącznie nasadek sprężynowych
