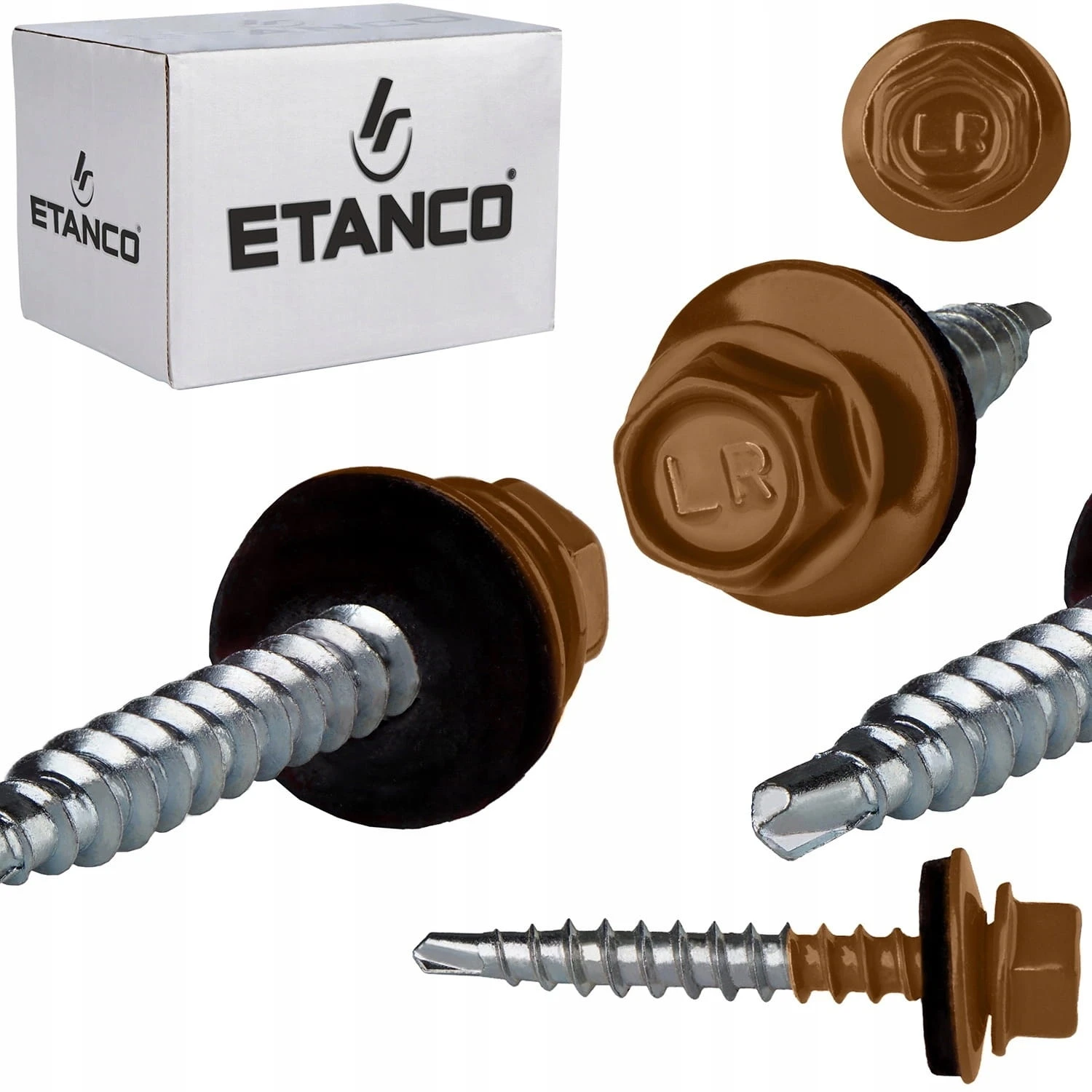

Wkręty farmerskie Etanco 4,8x100 mm RAL 8003 100 sztuk

Blachowkręty wkręty farmerskie

Przeznaczone do mocowania blach profilowanych do konstrukcji drewnianej.

Specyfikacja Produktu:

• Średnica wkrętu:  Ø 4,8 mm
• Długość wkrętu: 100 mm
• Materiał wkręt: Stal węglowa, ocynkowana
• Łeb: sześciokątny, kluczyk 8
• Materiał podłoża: drewno
• Gniazdo wkrętów: SW8
• Maksymalna zdolność wiercenia: do 1 mm
• Grubość powłoki cynkowej: 12 μm
• Grubość powłoki lakierniczej: 50 μm
• Wkręty występują w wersji lakierowanej: tak
• Moment dokręcający: 3 Nm
• Zalecana prędkość obrotowa podczas montażu wkrętów: 1800 obr/min
• Maksymalna zdolność wiercenia dwóch elementów: 2 x 1,00 mm
• Maksymalna grubość użytkowa: 12 mm
• Minimalna grubość łączonych elementów: 1x0,5 mm
• Minimalna grubość zakotwienia łącznika: 20 mm

Łączniki samowiercące gwintujące wykonane ze stali węglowej utwardzonej powierzchniowo, ocynkowane elektrolitycznie, ze zredukowanym punktem wiercącym, gwintem do drewna oraz z łbem sześciokątnym, ze zmontowaną podkładką stalową z nawulkanizowanym EPDM.

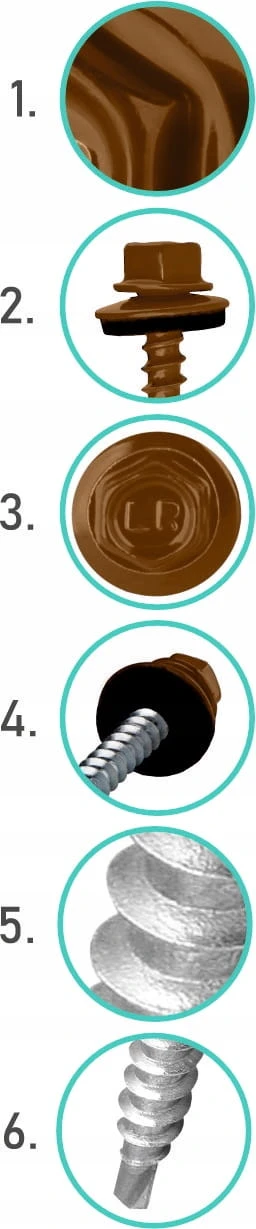

Cechy i Korzyści

1. POWŁOKA LAKIERNICZAPOWDER.COAT 50 μm

• dodatkowa istotna ochrona antykorozyjna pozwalająca na zastosowanie łączników w środowisku korozyjności atmosfery C3
• idealne dopasowanie do koloru pokrycia blachy profilowanej
• posiada stabilizatory UV gwarantujące niezmienność koloru
• nowoczesna technologia malowania proszkowego Powder.coat zapewnia trwałość powłoki podczas montażu oraz długi okres eksploatacji.

2. PODKŁADKA METALOWA

• specjalny kształt stalowej podkładki zapewnia właściwe ułożenie materiału uszczelniającego EPDM.

3. ETANCO

• marka ETANCO to europejski producent elementów złącznych i systemow zamocowań dla budownictwa.
• charakterystyczne oznakowanie produktów ETANCO pozwala na ich łatwe rozpoznanie
• ścisła kontrola produkcji prowadzona przez wewnętrzne laboratorium gwarantuje wysokiej klasy produkty
• każda partia produkcyjna otrzymuje unikalny numer, co umożliwia jej precyzyjną identyfikację

4.USZCZELKA EPDM

• wykonana z najlepszego materiału uszczelniającego – EPDM
• nie traci elastyczności w czasie, bardzo długi okres starzenia
• odporna na zmienne warunki atmosferyczne i promieniowanie UV
• po zamontowaniu sama wulkanizuje się na blasze tworząc szczelne połączenie
• zachowuje swoje właściwości pod wpływem temperatur w przedziale -50°C do +100°C

5. POWŁOKA CYNKOWA DURA.ZINC

• podstawowe najważniejsze zabezpieczenie antykorozyjne grubość powłoki cynku 20 μm, gwarancją jakości własna nowoczesna cynkownia zapewnia najwyższą jakość powłoki zabezpieczającej przed korozją

6. KOŃCÓWKA SAMOWIERCĄCA DRILL.POINT

• specjalnie opracowana końcówka samowiercąca ETANCO Drill.point
• optymalne przewiercenie blachy w krótkim czasie
• ochronna warstwa powłoki cynkowej nie zdziera się podczas przewiercenia blachy
• przewiercalność DC max 2 x 1,0 mm

Korozja i powłoki zabezpieczające

Trwałość powłoki antykorozyjnej w środowisku średnio agresywnym uzależniona jest od jej grubości.

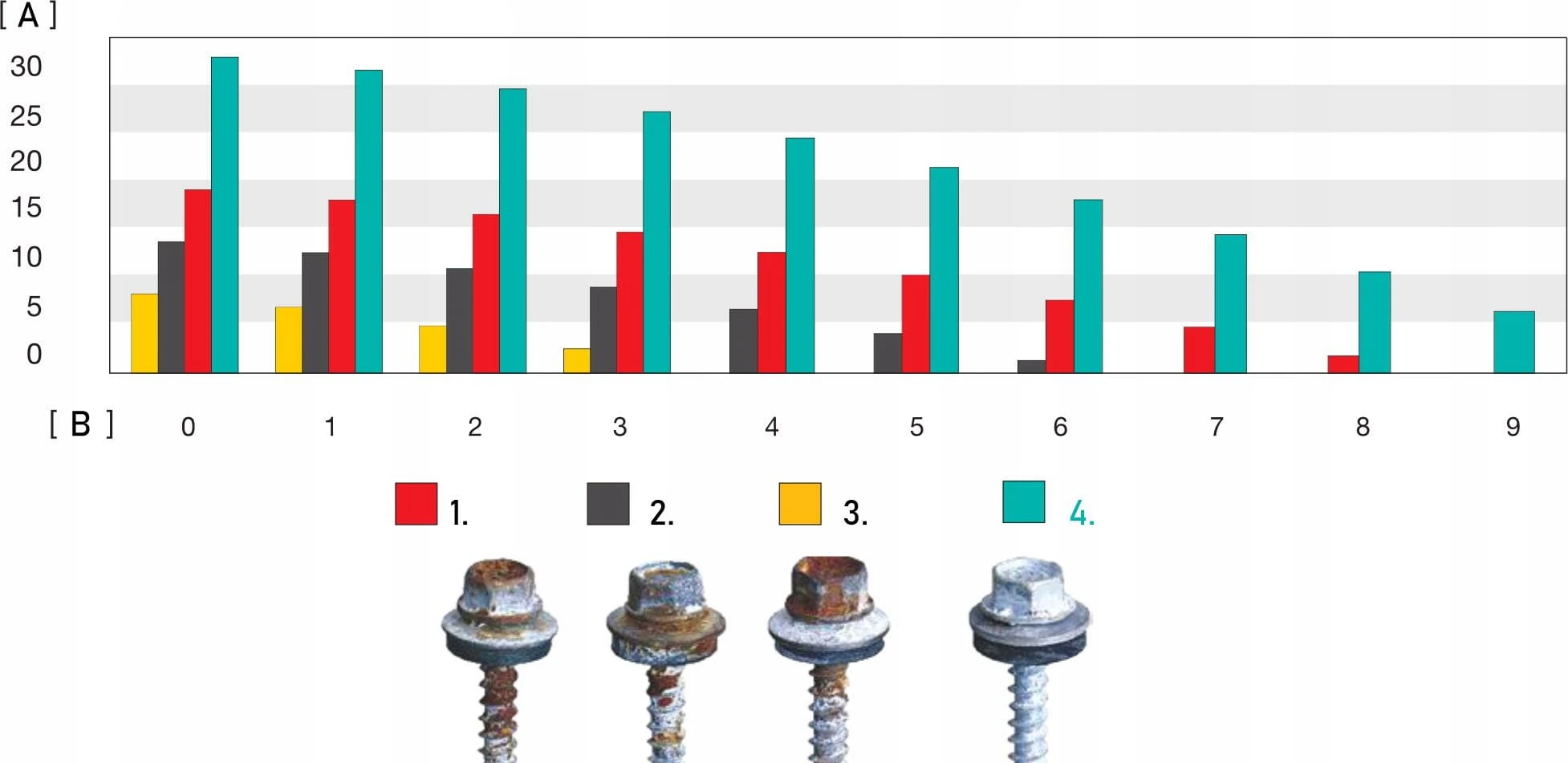

Wykres testu w komorze solnej wg normy PN-EN 9227

A. μm

B. lata

1. wkręt 1

2. wkręt 2

3. wkręt 3

4. wkręt ETANCO

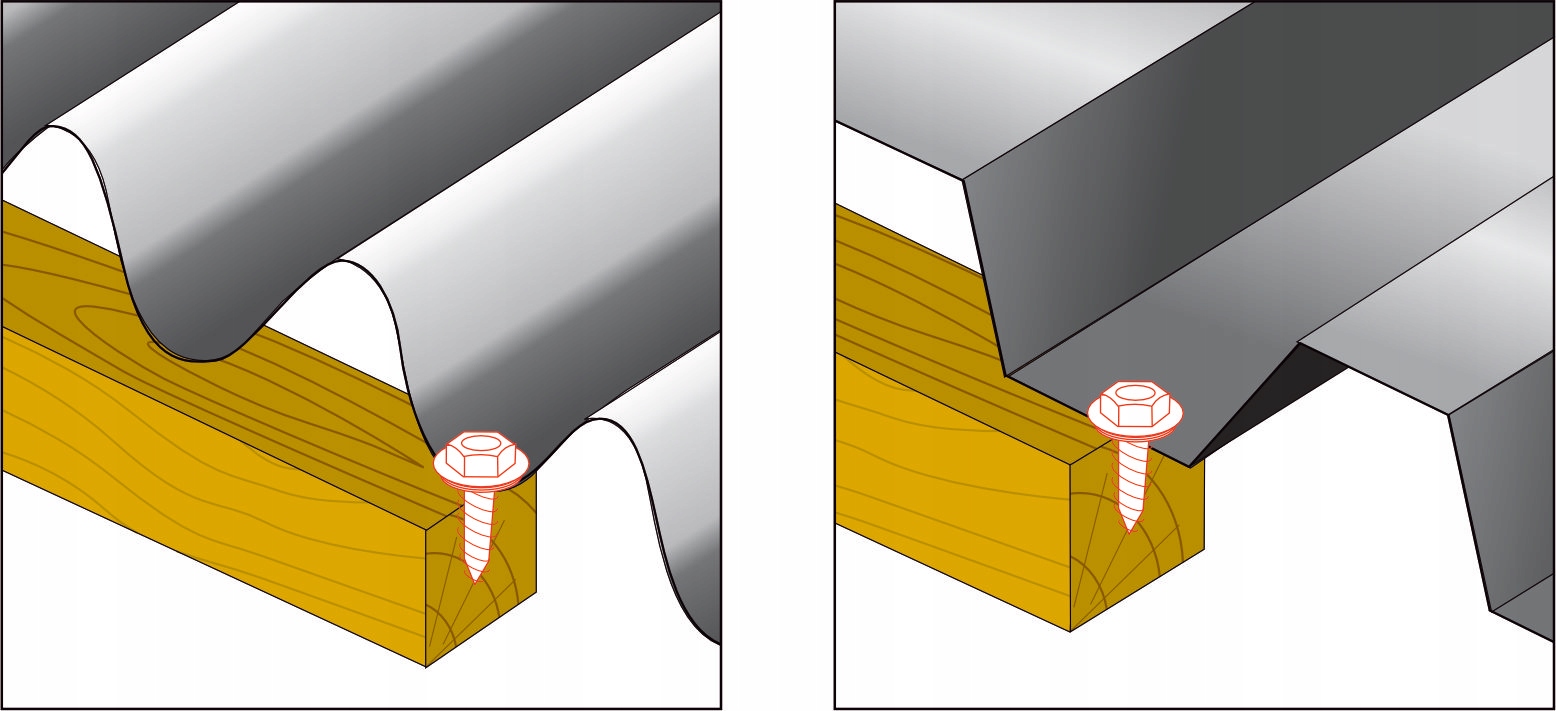

Przeznaczenie

Łączenie:

• Blachy
• Blachodachówki
• Obróbek blacharskich
• Do podłoża drewnianego

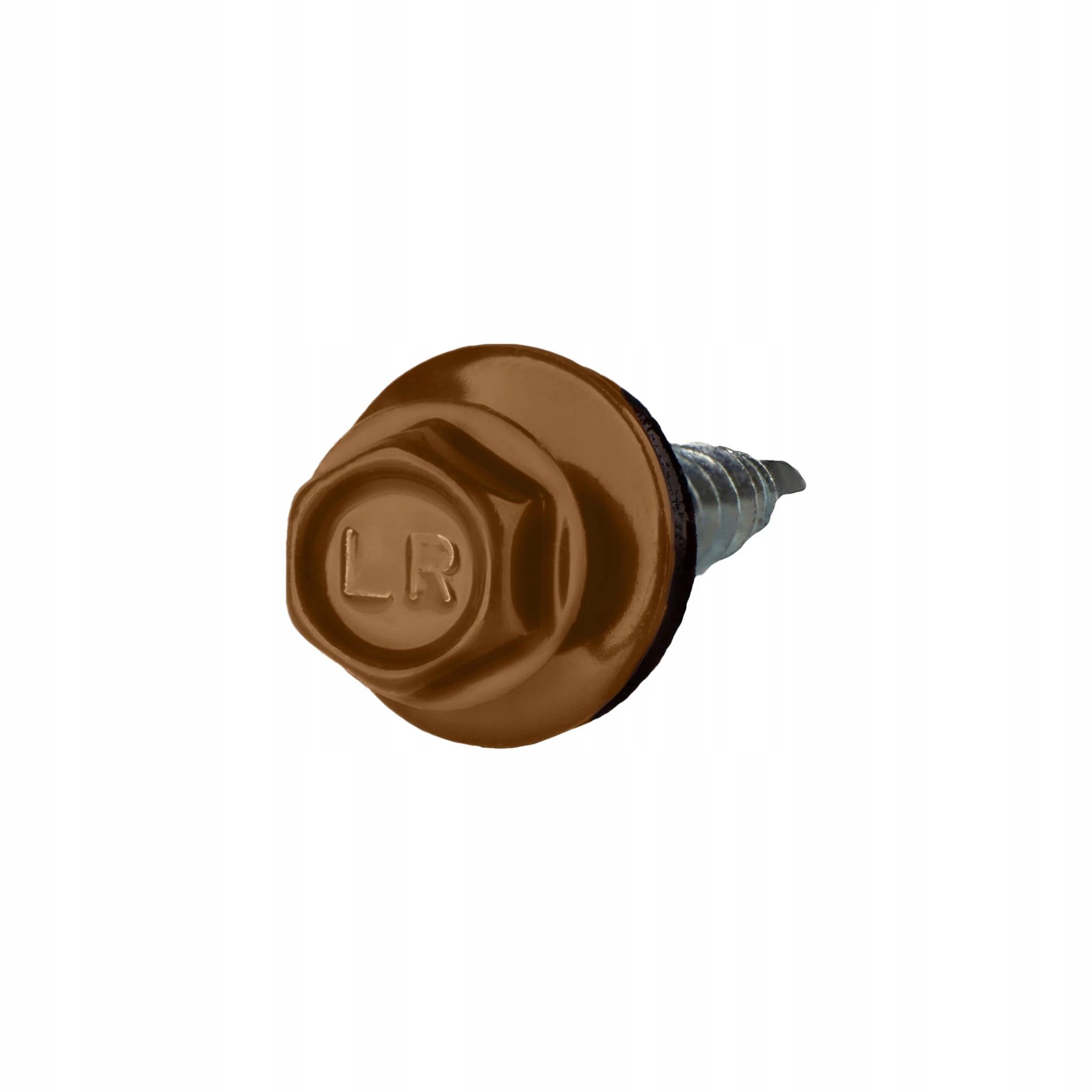

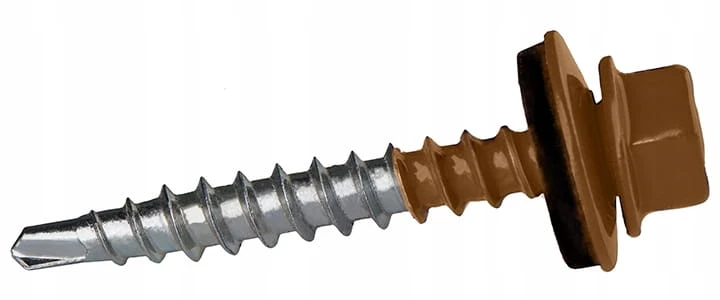

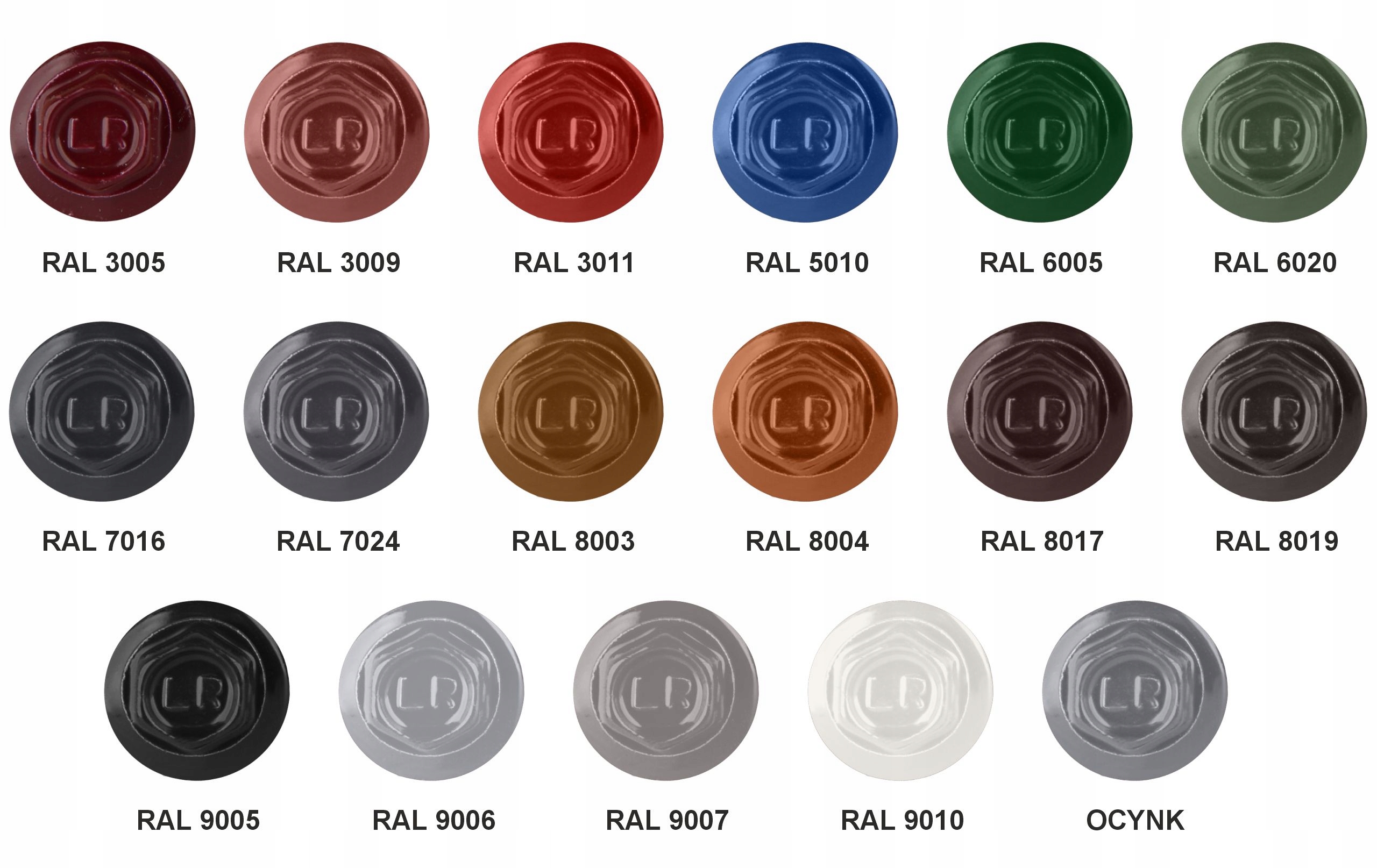

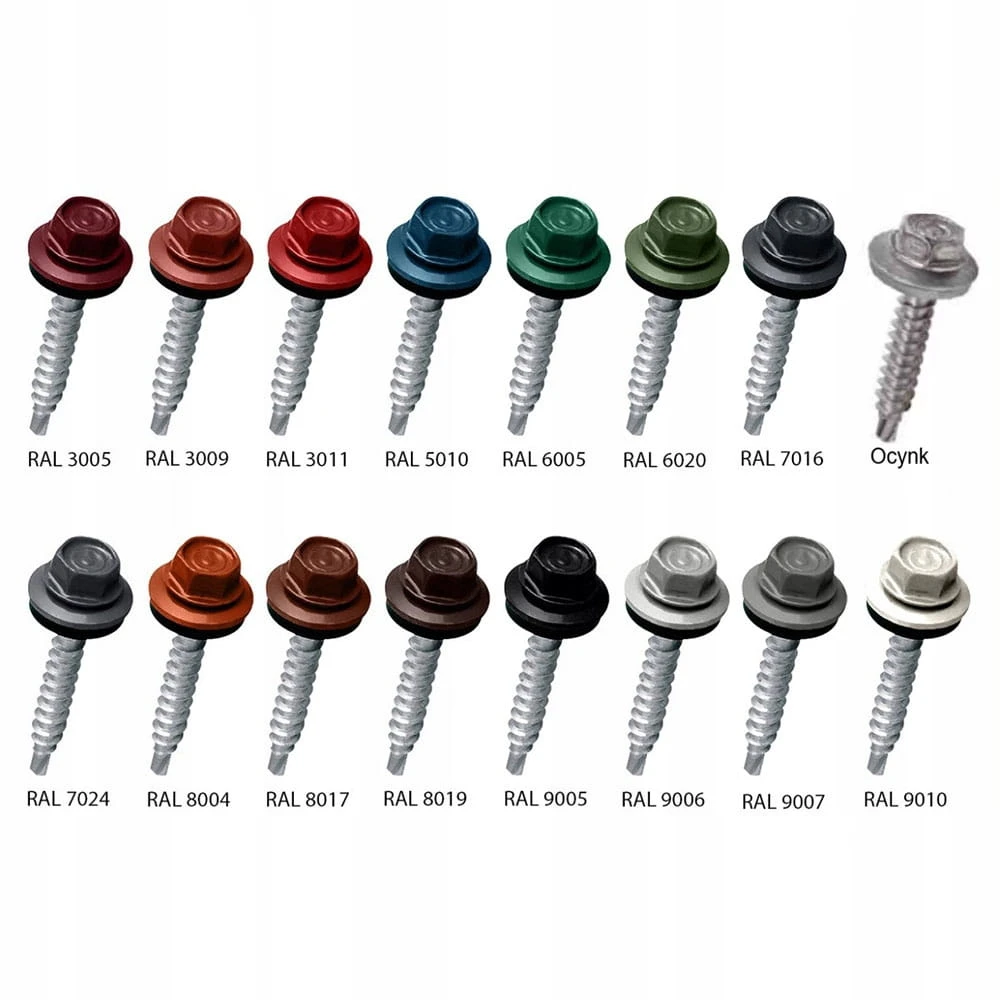

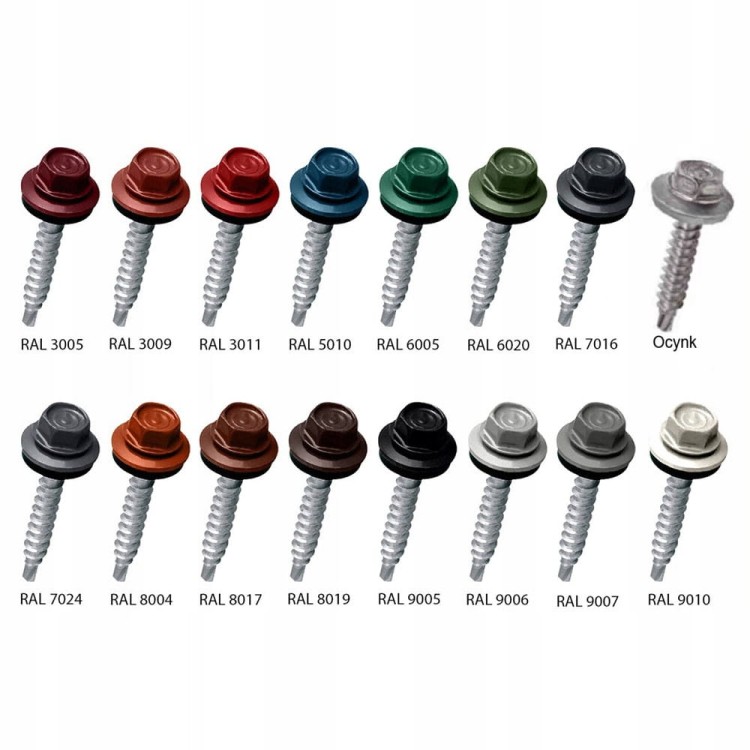

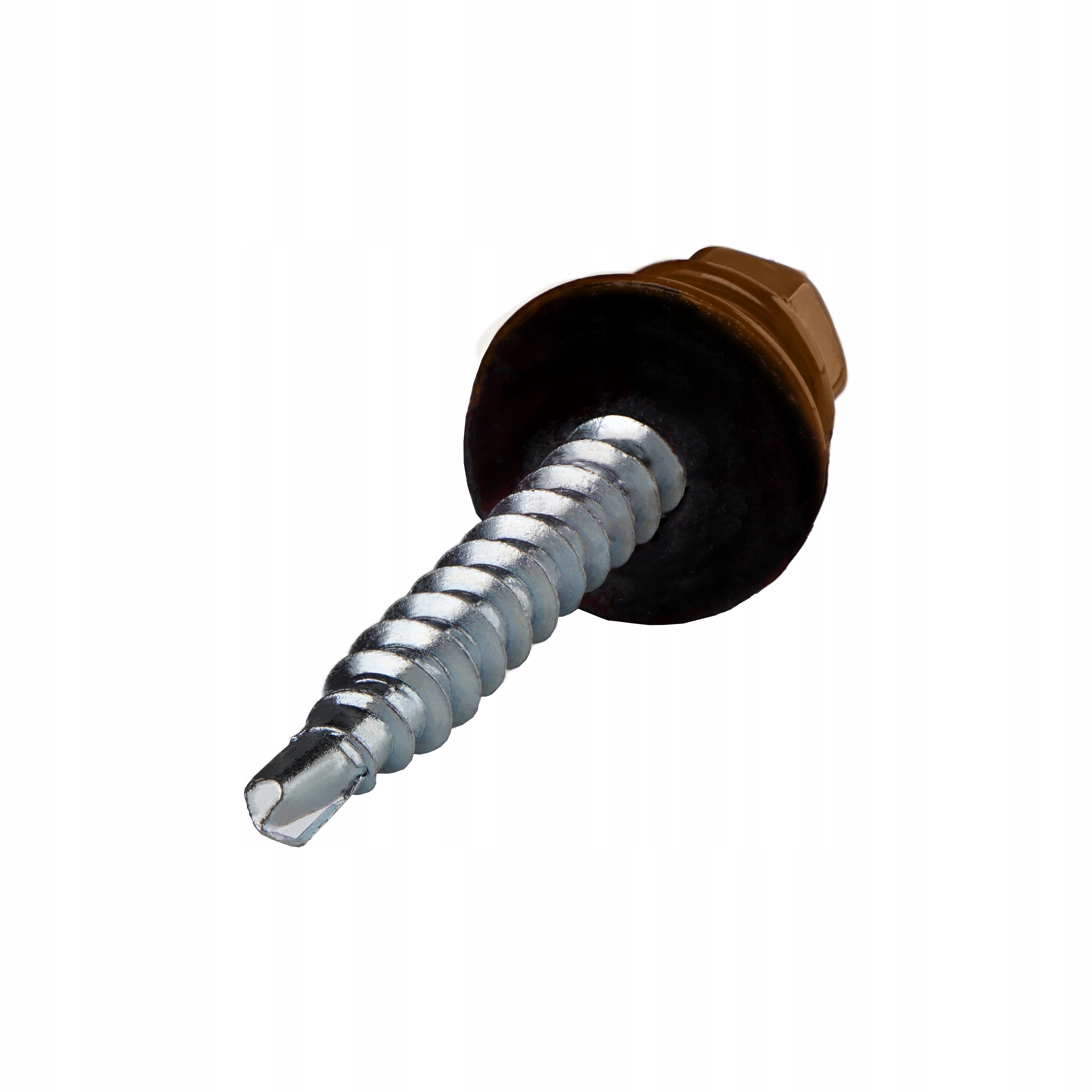

Zdjęcia produktu

*ze względu na różne ustawienia monitora kolory mogą odbiegać od rzeczywistości, dlatego przedstawiona kolorystyka ma charakter orientacyjny.

Sposób montażu

• montaż łącznika powinien zawsze odbywać się prostopadle do podłoża,

• montaż łącznika powinien być wykonany przy pomocy wkrętarki wyposażonej w regulowane sprzęgło lub ogranicznik

głębokości osadzenia,

• podczas montażu należy przestrzegać wszystkich parametrów zalecanych dla danego typu łącznika,

• jakakolwiek modyfikacja łączników, w tym ich obcinanie, jest niedozwolona,

• w przypadku wystąpienia jakichkolwiek uszkodzeń powłoki antykorozyjnej, ubytki należy zabezpieczyć (uzupełnić),

• do montażu łączników pokrytych powłoką malarską zaleca się użycie wyłącznie nasadek sprężynowych.

Prawidłowe dociśnięcie podkładki (mocowanie blach):

1. za słabe dociśnięcie

2. prawidłowe dociśnięcie

3. za mocne dociśnięcie

Prawidłowe dociśnięcie podkładki ( mocowanie płyt warstwowych):

4. za słabe dociśnięcie

5. prawidłowe dociśnięcie

6. za mocne dociśnięcie

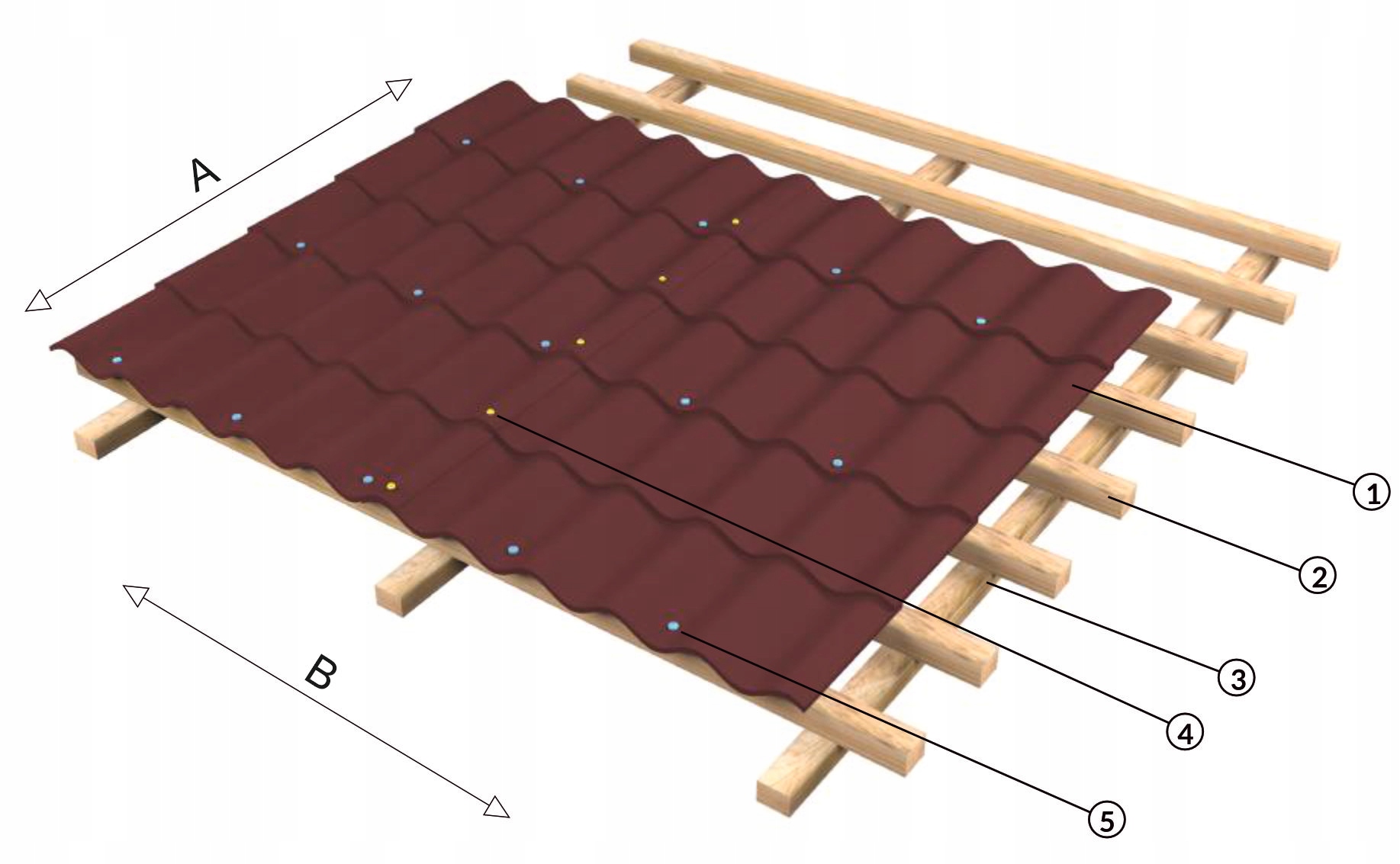

Zastosowanie łączników farmerskich do mocowania blachodachówki do podłoża drewnianego

A. Krawędzi dachu

B. Okap

1. blachodachówka

2. łata

3. krokiew

4. łączniki farmerskie do łączenia blach na zakład (np G 4,8x20)

5. łączniki farmerskie do mocowania blach do podłoża drewnianego (np G 4,8x35)

Blachodachówkę należy mocować do podłoża drewnianego co drugą łatę. W linii mocowania, łączniki należy umieszczać co drugą dolną falę blachy. Łączniki do łączenia blach na zakład należy umieszczać w każdym szeregu blachówek na zakładzie blachy. Przy krawędzi dachu arkusze blachodachówki należy zamocować do każdej łaty. W kalenicy arkusze blachodachówki należy zamocować w każdą dolną falę blachy. W linii okapu arkusza blachy należy zamocować co najmniej w co drugą dolną falę blachy. Zakład poprzeczny blachy należy zamocować do łaty w każdą dolną falę blachy.

Blachodachówkę mocuje się do podłoża za pomocą łączników 4,8x35mm w najniższym punkcie fali tuż przed przetłoczeniem poprzecznym arkusza blachy (rys. 2). W przypadku blachodachówki aluminiowej stosuje się łączniki GTAF 5,5x35mm. Arkusze blachodachówki na zakładkach podłużnych należy łączyć za pomocą łączników 4,8x20mm w najwyższym punkcie fali, tuż przed przetłoczeniem poprzecznym arkusza. W przypadku blachodachówki aluminiowej stosuje się łączniki aluminiowe GTAF 5,5x20mm. Na zakładkach podłużnych blachodachówki łączniki należy umieścić powyżej rowka kapilarnego (rynienki) znajdującego się w arkuszu umieszczonym pod spodem (rys. 3).
