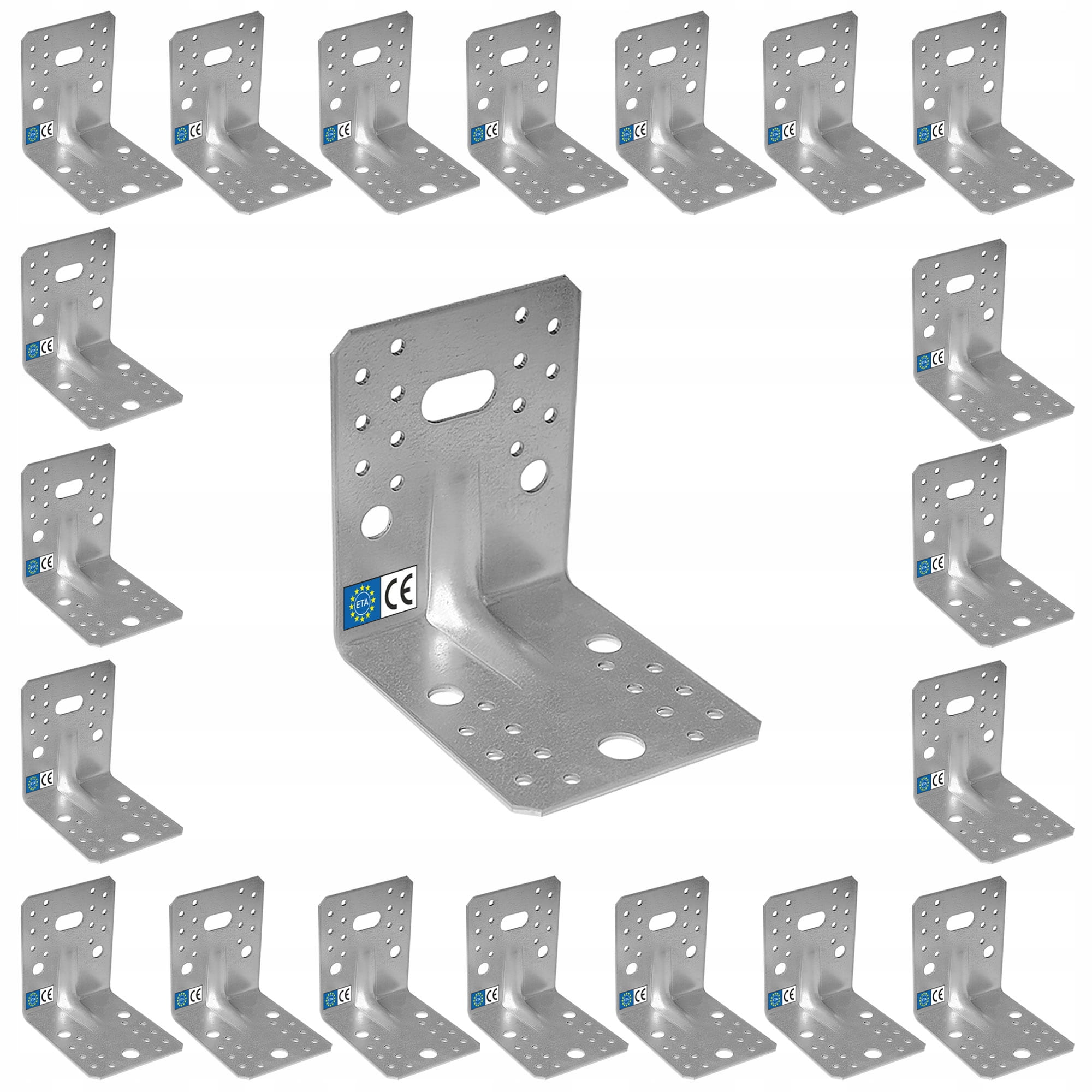

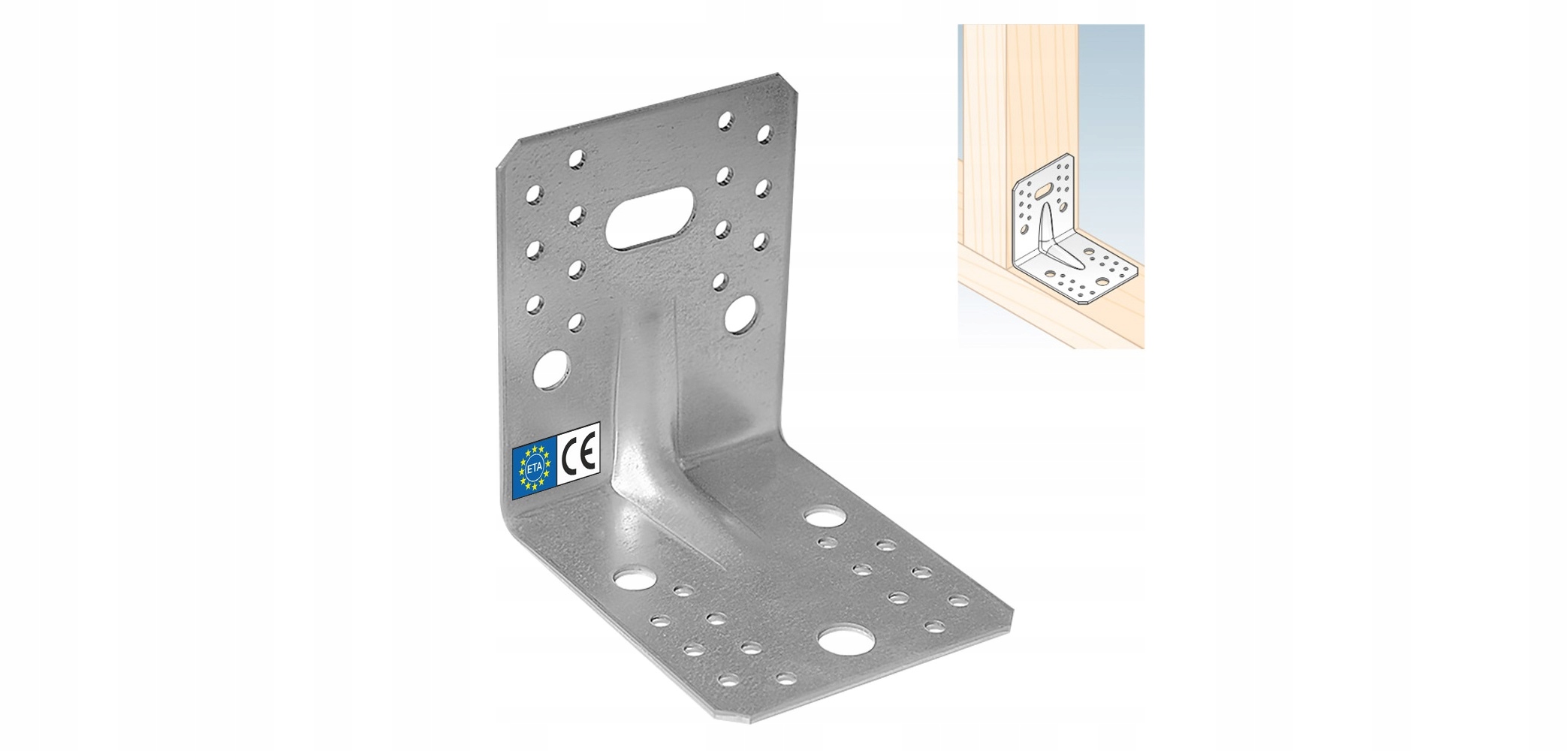

KPL21 KĄTOWNIK CIESIELSKI MONTAŻOWY 105x105x90 1szt.

Oryginalny produkty renomowanej firmy Domax®

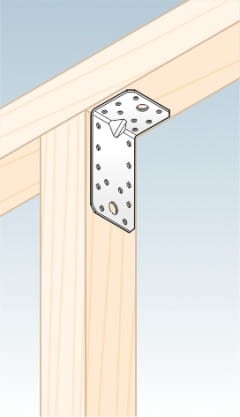

Kątownik z przetoczeniem lekkim to rodzaj elementu konstrukcyjnego który jest używany do wzmocnienia i stabilizacji połączeń w budynkach, konstrukcjach drewnianych oraz stalowych i innych strukturach.

PARAMETRY TECHNICZNE

• wysokość - 105 mm
• długość - 105 mm
• szerokość - 90 mm
• grubość blachy - 2 mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów -28 otworów ø5mm, 4 otwory ø11mm, 1 otwór ø14mmx28mm
• nośność -  17,10kN

ZASTOSOWANIE

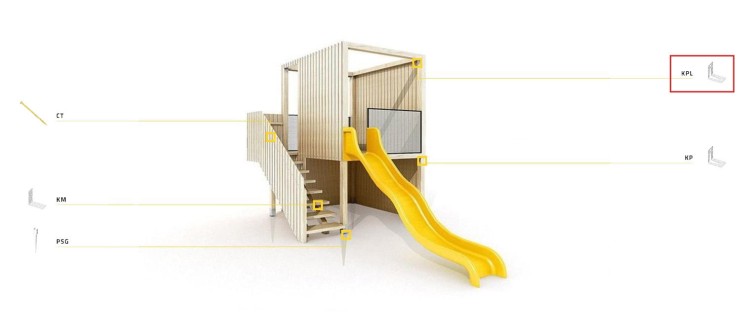

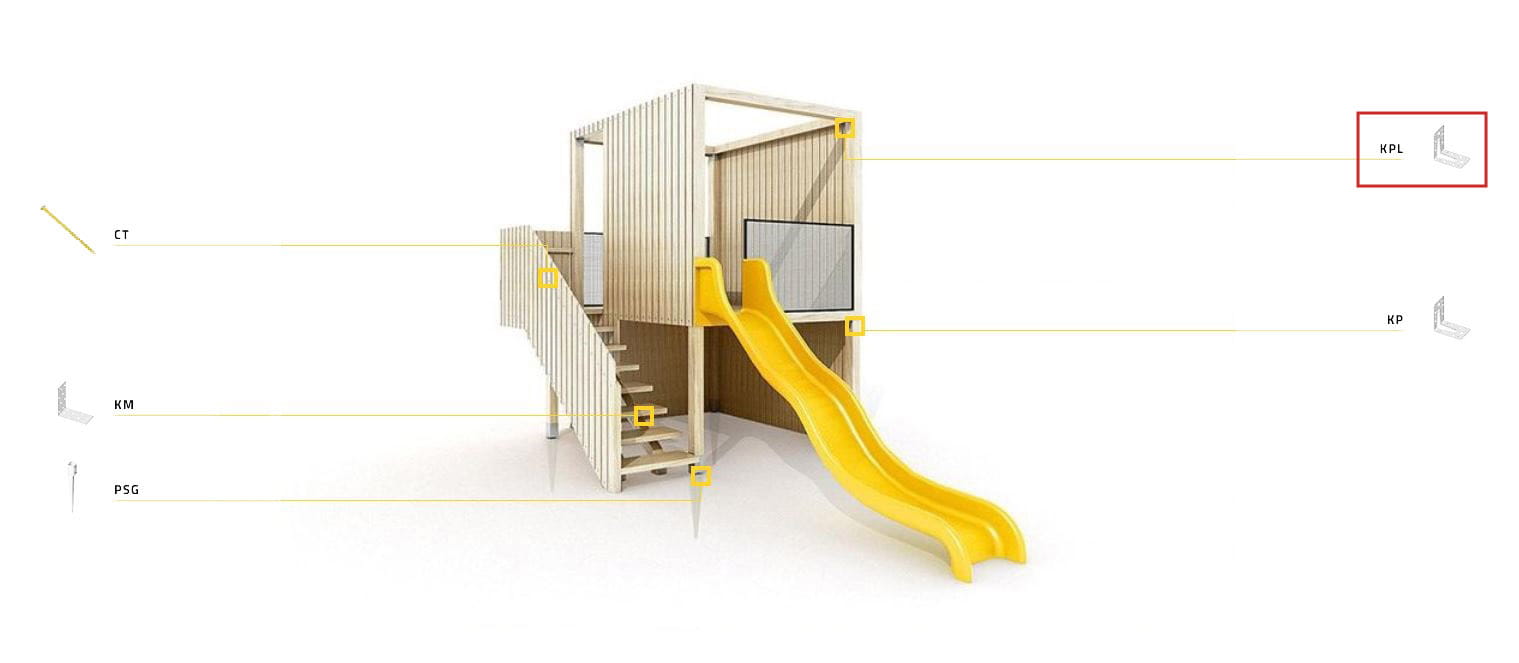

Kątowniki KPL z przetłoczeniem lekkim posiadają szeroką gamę przemyślanych układów otworowania,dzięki czemu można je stosować zarówno w standardowych rozwiązaniach, jak i dobierać pod indywidualnie projektowane złącza. Kątowniki charakteryzują się odejściem od tradycyjnych układów otworowania na rzecz dostosowania się do wymagań Eurokodu, gdzie jedną z naistotniejszych rzeczy jest zachowanie minimalnych roztawów i odległości pomiędzy gwoździami. Kątowniki KPL wykonane są z cieńszego materiału.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2 mm.

MOCOWANIE

• gwoździe pierścieniowe ANCHOR ø4
• wkręty ciesielskie do łączników
• wkręty do drewna ø6mm, 10mm
• stalowe śruby rozporowe M10
• kotwy wklejane M10 itp.

KREATOR DOBORU ŁĄCZNIKÓW NA PODSTAWIE WYMIARU BELEK

W tym narzędziu obliczenia techniczne skondensowano w przejrzystej formie siedmiu kroków. Algorytm obecnie bazuje na zbiorze kątowników KP, KPL, KPS, KPK, KK, KL i dopasowanych do nich gwoździ ANCHOR 35 - 125. Zbiór zawęża się w zależności od dokonywanych wyborów, aby ostatecznie wskazać kątownik i gwoździe najlepiej dopasowane do Twojego połączenia drewnianego. Wskaż wzajemnie ułożenie belek, ich wymiary oraz określ miejsce przyłożenia siły.

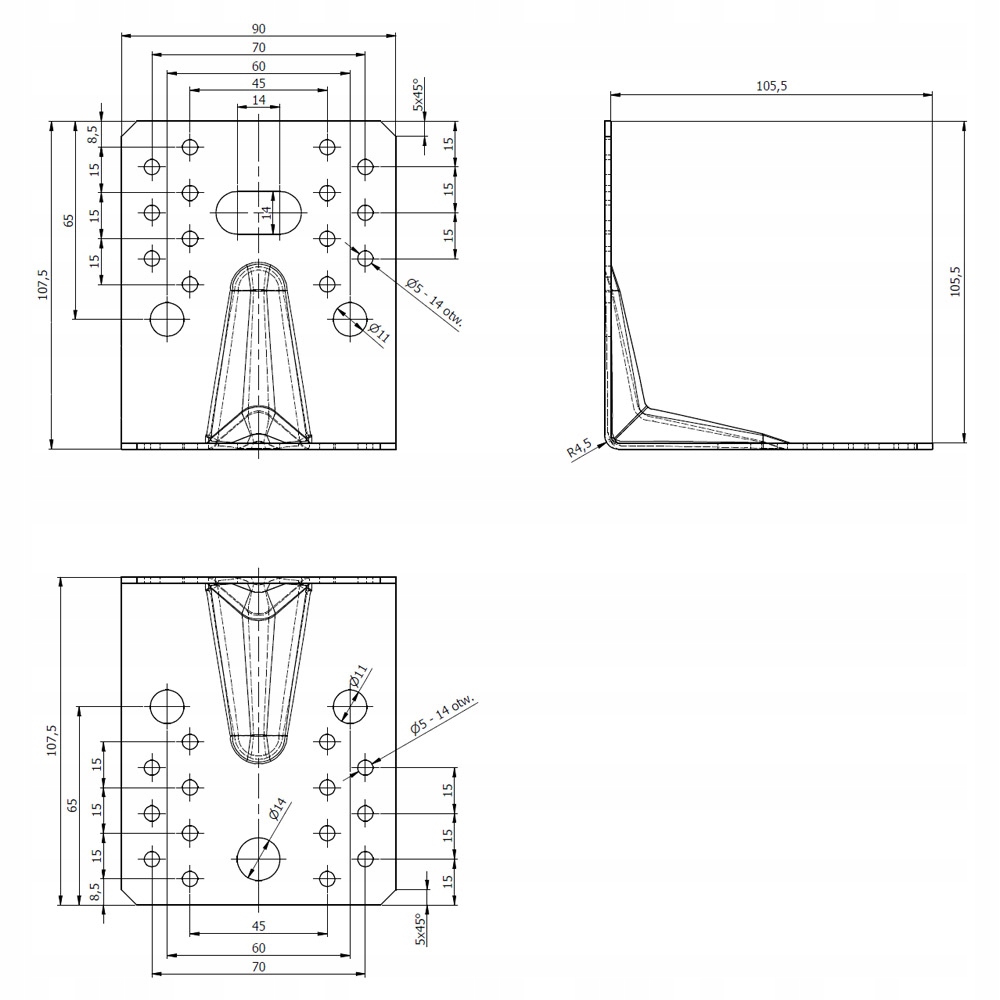

RYSUNEK TECHNICZNY

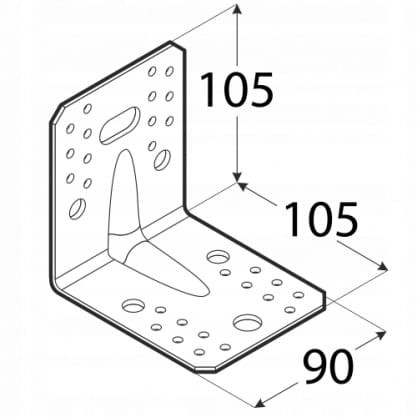

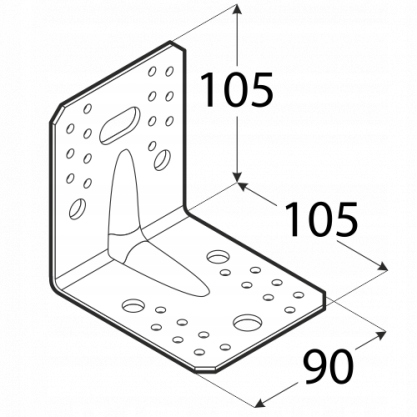

• KPL21 - 105 x 105 x 90 x 2 [mm]

CERTYFIKATY

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji
