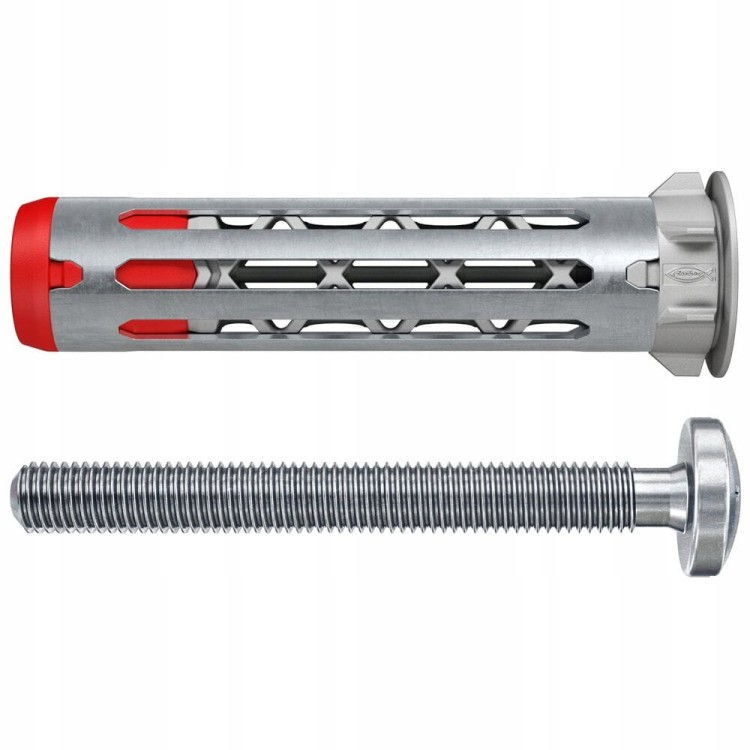

fischer DuoHM 4 x 55 S PZ

Nr art. 572920

Jeden kołek do płyt pasujący do wszystkich powszechnie stosowanych grubości materiałów budowlanych.

Najważniejsze cechy

• Do 50% szybsza instalacja niż w przypadku porównywalnych kołków panelowych
• Łatwa instalacja za pomocą wkrętarki akumulatorowej bez użycia narzędzi do ustawiania
• Jedna długość kołka na średnicę dla wszystkich powszechnie stosowanych grubości materiałów budowlanych
• Duże obciążenia dzięki technologii 2-komponentowej
• Nylonowa krawędź kołka zapobiega uszkodzeniom powierzchni materiału budowlanego

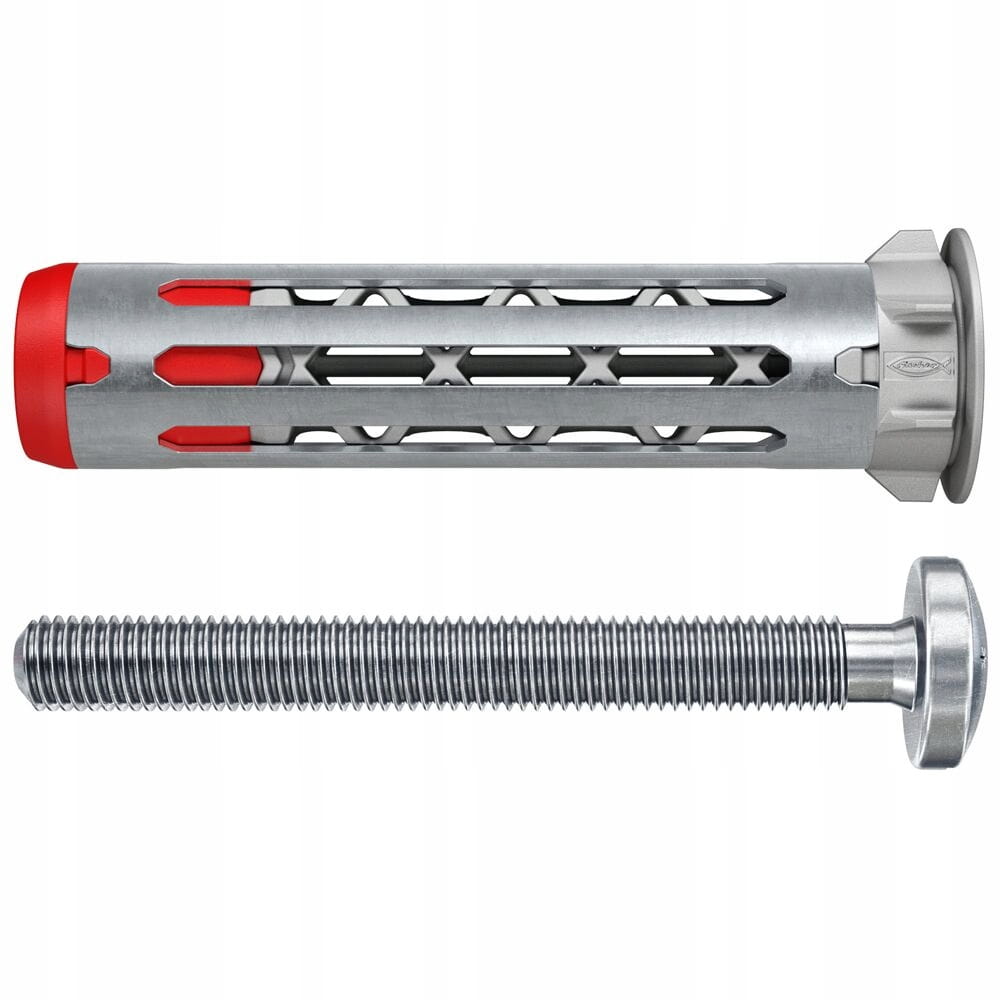

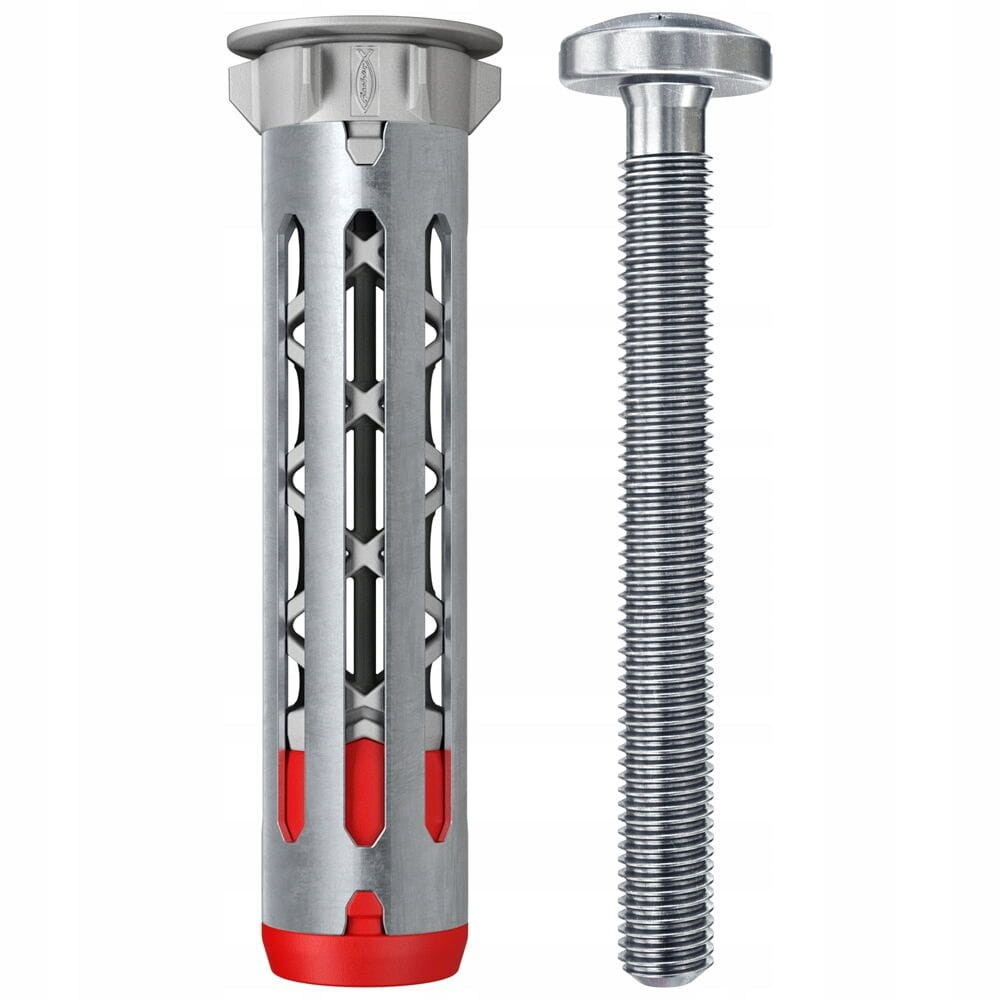

Kołek rozporowy DuoHM obejmuje wszystkie typowe grubości materiałów budowlanych od 9,5 do 30 mm, przy użyciu tylko jednej długości. Dzięki unikalnemu połączeniu nylonu i metalu, DuoHM umożliwia wysokie obciążenia i maksymalną elastyczność w materiałach budowlanych. Metalowa tuleja składa się za materiałem budowlanym i naciska na tył panelu, podczas gdy plastikowa część zawiązuje się w panelu. DuoHM jest instalowany szybko i łatwo za pomocą wkrętarki bez żadnych dodatkowych narzędzi montażowych. Skraca to czas instalacji nawet o 50% w porównaniu do konwencjonalnych kołków rozporowych. Dzięki metrycznemu gwintowi wewnętrznemu, element mocujący można wkręcać i wykręcać kilka razy. Oprócz dostarczonej śruby, DuoHM można również stosować z innymi śrubami metrycznymi. Nylonowa blokada antyobrotowa chroni powierzchnię materiału budowlanego przed uszkodzeniem. Dzięki wąskiej krawędzi kołka, kotwa nie jest już widoczna za elementem mocującym.

Zalety

• DuoHM można zainstalować szybko i łatwo za pomocą wkrętarki bez dodatkowych narzędzi do ustawiania. Skraca to czas instalacji nawet o 50% w porównaniu do konwencjonalnych kołków.
• Unikalna technologia 2-składnikowa spełnia wysokie wymagania obciążeniowe. Metalowa tuleja naciska na tył panelu, a nylonowy korpus bazowy zawiązuje się w materiale budowlanym.
• Jedna długość kołka pasuje do wszystkich powszechnie stosowanych grubości materiałów budowlanych od 9,5 do 30 mm, co zapewnia wszechstronne i ekonomiczne zastosowanie.
• Dzięki metrycznemu gwintowi wewnętrznemu śrubę można wielokrotnie odkręcać i wkręcać ponownie.
• Nylonowa blokada zabezpieczająca przed obracaniem gwarantuje prawidłowy montaż i zapobiega uszkodzeniom materiałów budowlanych.
• Dzięki wąskiej krawędzi kołka mocowanie nie jest już widoczne za częścią przyłączeniową.

Aplikacje

• Kino
• Uchwyty TV
• Lampy
• Półki ścienne
• Wieszaki na ręczniki
• Szafki lustrzane
• Karnisze do zasłon
• Podbudowy

Materiały budowlane

• Płyty gipsowo-kartonowe i gipsowo-włóknowe
• Sufity puste
• Lekkie płyty z wełny drzewnej
• Płyta wiórowa
• Panele ze sklejki

Szczegółowe informacje dotyczące materiałów budowlanych można znaleźć w dokumencie zatwierdzającym.

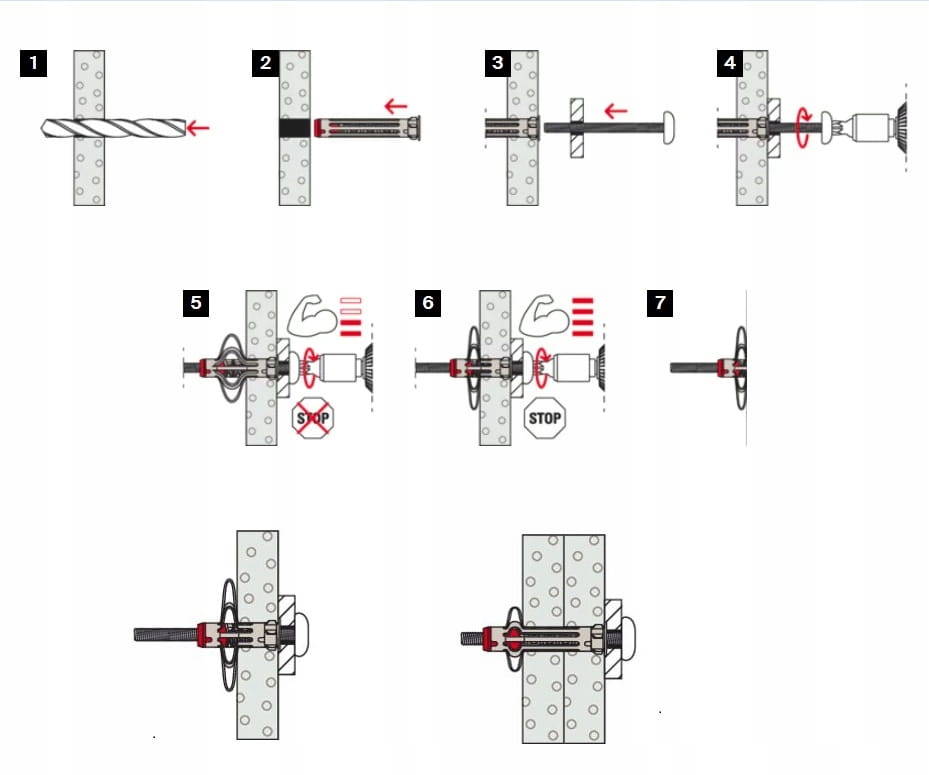

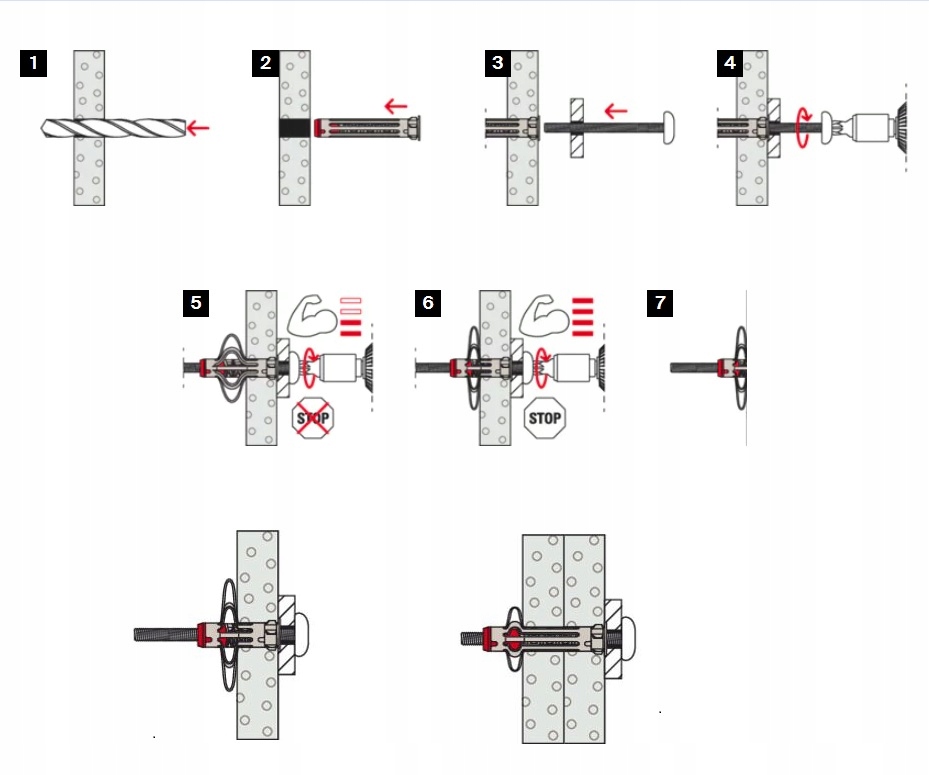

instrukcja montażu

• Kołek DuoHM nadaje się do płyt o grubości od 9,5 do 30 mm.

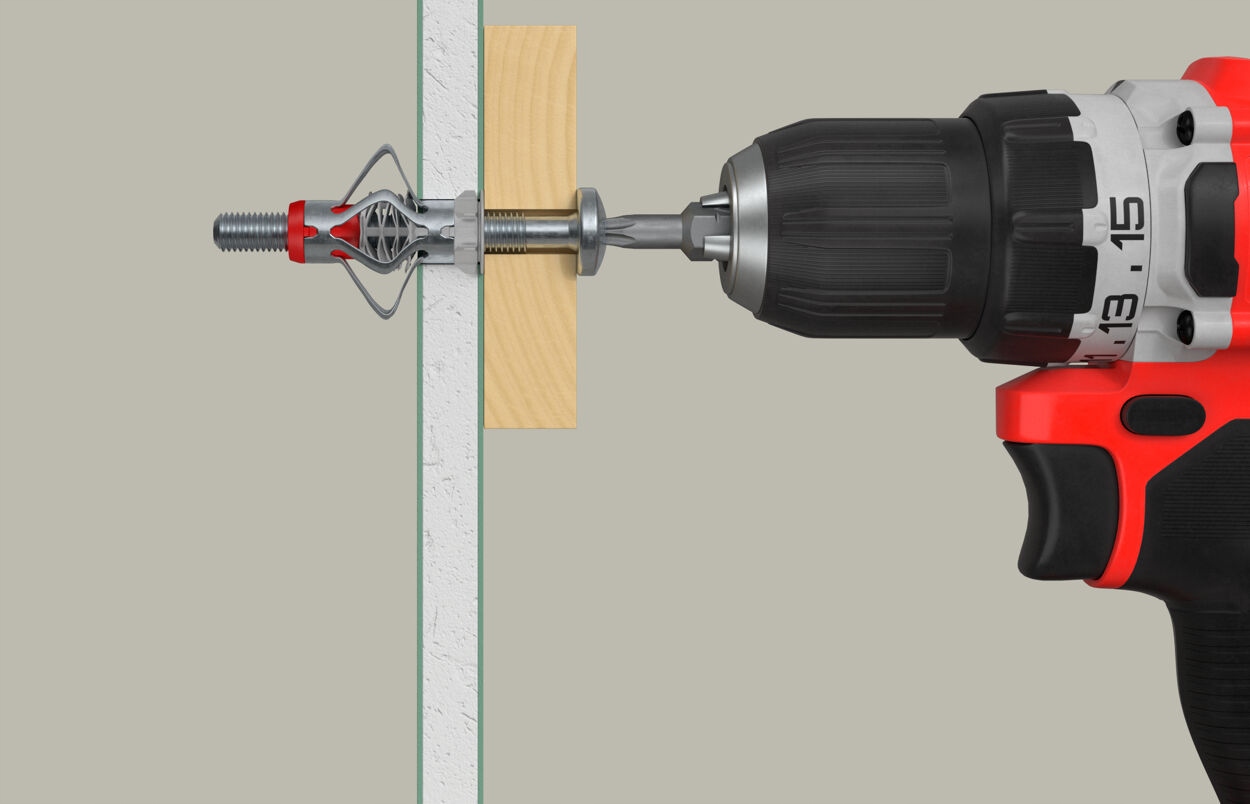

• DuoHM montuje się metodą wciskania, tzn. śruba jest wkręcana bezpośrednio przez część mocującą.

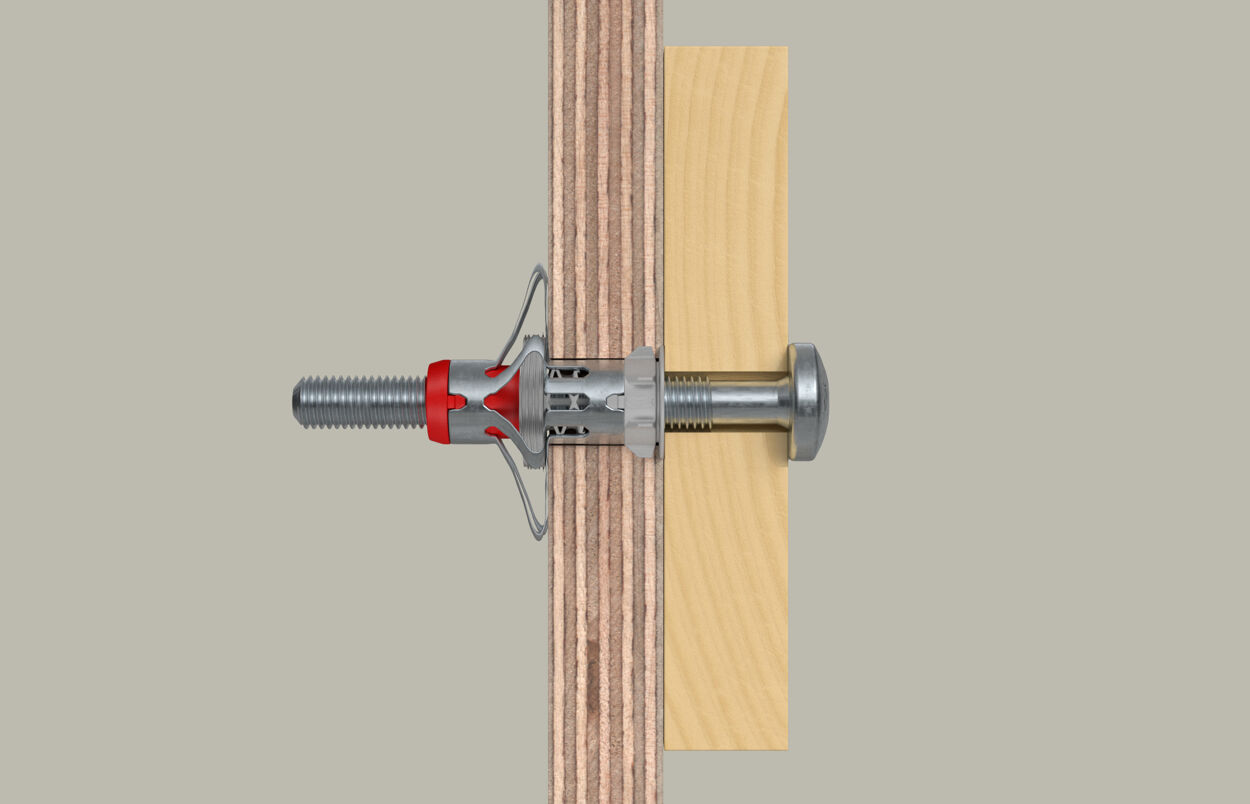

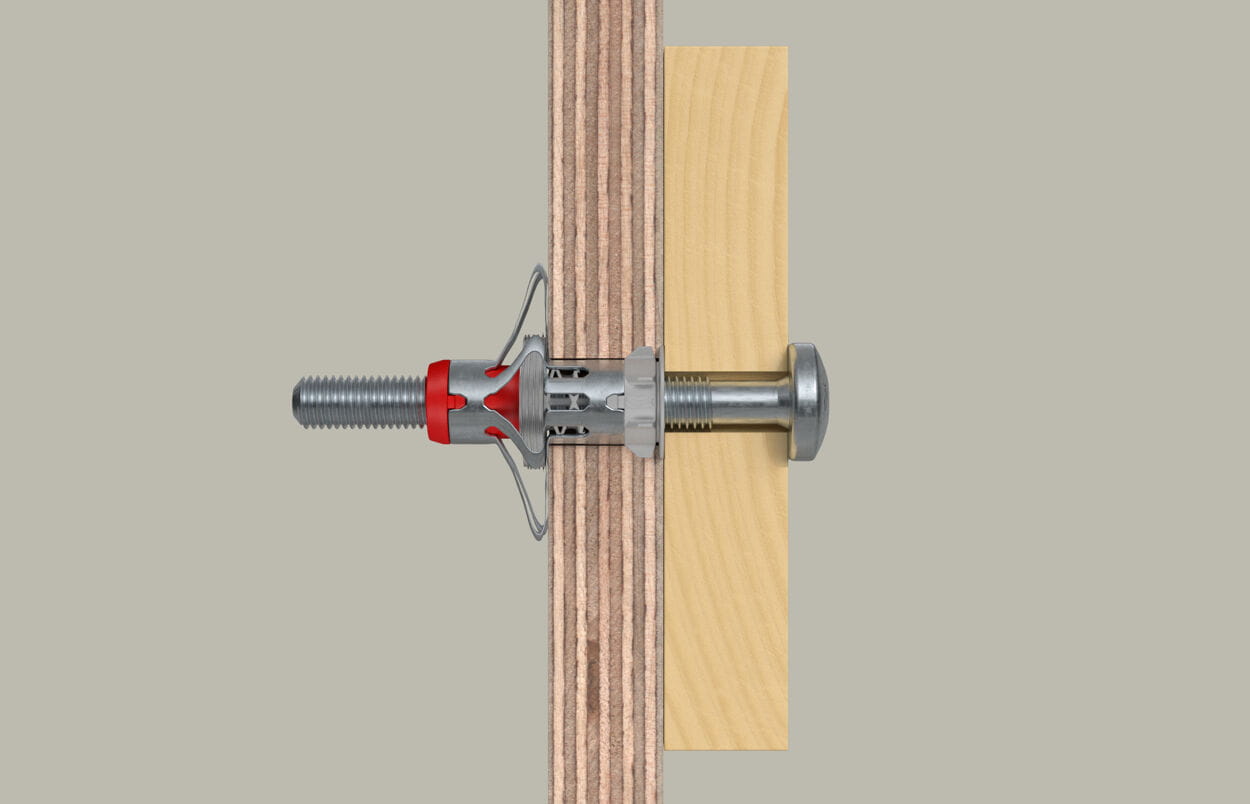

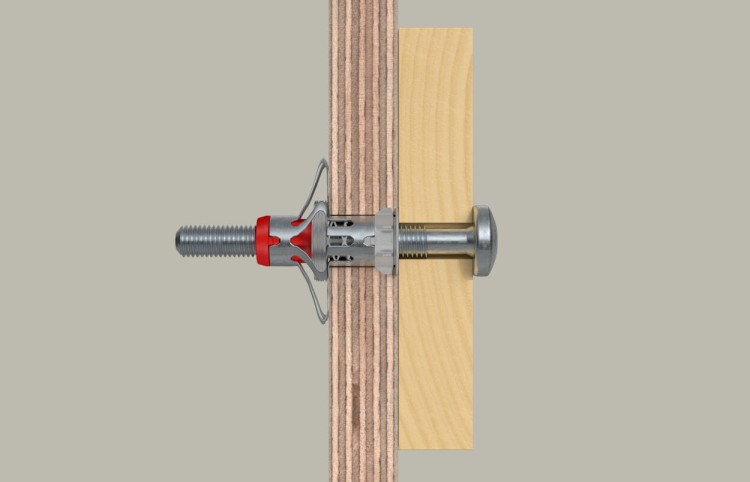

• Metalowa tuleja składa się za materiałem budowlanym i dociska do tylnej części panelu, a nylonowy korpus bazowy zawiązuje się w materiale budowlanym.
• Montaż jest zakończony dopiero wtedy, gdy moment dokręcania jest wyraźnie wyczuwalny, a tuleja metalowa jest całkowicie dociśnięta do panelu.
• Dzięki metrycznemu gwintowi wewnętrznemu, nasadkę można wielokrotnie przykręcać i odkręcać.

Dane techniczne

• Średnica wiertła ( d0 ) - 8 mm
• Min. głębokość otworu wiertniczego ( h1) - 55 mm
• Długość koka (l) - 55 mm
• Wymiar śruby (d s x l s) - 4,0 x 55 mm
• Grubość panelu ( d p ) -  9,5 - 30 mm
• Gniazdo śruby - PZ2
• Maksymalna grubość mocowania ( t fix ​) - 8 mm
• Zawartość:  25 x DuoHM 4 x 55 - 25 x Śruba M4 x 55
